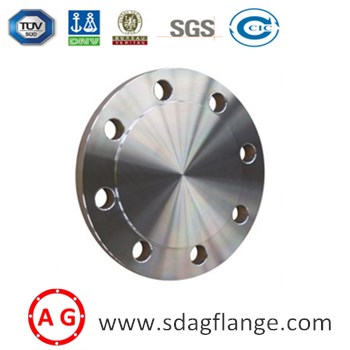

При выборе глухого фланца для вашей трубопроводной системы понимание соответствующих отраслевых стандартов имеет решающее значение для обеспечения безопасности, совместимости и долгосрочной эксплуатации. Глухой фланец, являющийся ключевым компонентом, используемым для герметизации конца трубопровода или резервуара, должен соответствовать строгим спецификациям, чтобы выдерживать давление, температуру и условия окружающей среды. Ниже мы разберем основные стандарты и параметры, определяющие высококачественный глухой фланец.
Глухие фланцы производятся в соответствии с международно признанными стандартами, что гарантирует единообразие и надежность. К наиболее широко принятым стандартам относятся:
АСМЭ Б16.5: Настоящий стандарт охватывает размеры, допуски и номинальные значения давления и температуры для фланцев труб, включая глухие фланцы, размером до 24 дюймов.
АСМЭ Б16.47: Применимо к глухим фланцам большего размера (более 24 дюймов). Этот стандарт устанавливает требования к фланцам серий A и B.
АСТМ А105/А105М: Стандартные спецификации материалов для компонентов из углеродистой стали, используемых вглухие фланцы.
ЭН 1092-1: Европейский стандарт для фланцев, содержащий определения, типы и размеры.
МСС СП-44: Ориентирован на стальные фланцы трубопроводов, в том числе глухие, для работы под высоким давлением.
Эти стандарты гарантируют, что каждый глухой фланец будет производиться с постоянным качеством и эксплуатационными характеристиками.
При оценке глухого фланца учитывайте следующие параметры, чтобы убедиться, что он соответствует требованиям вашего проекта:
Материалы:
Углеродистая сталь: ASTM A105, A350 LF2.
Нержавеющая сталь: ASTM A182 F304, F316.
Легированная сталь: ASTM A182 F11, F22
Номинальное давление:
Глухие фланцы оцениваются на основе их способности выдерживать давление при определенных температурах. Общие рейтинги включают в себя:
150 фунтов на квадратный дюйм
300 фунтов на квадратный дюйм
600 фунтов на квадратный дюйм
900 фунтов на квадратный дюйм
1500 фунтов на квадратный дюйм
2500 фунтов на квадратный дюйм
Размеры:
Ключевые размерные параметры включают наружный диаметр, диаметр окружности болта и толщину. Ниже приведена справочная таблица распространенных размеров:
| Размер (NPS) | Внешний диаметр (НД) | Диаметр окружности болта | Толщина | Количество отверстий для болтов |
|---|---|---|---|---|
| 1/2 | 3,75 дюйма | 2,38 дюйма | 0,44 дюйма | 4 |
| 2 | 6.00 в | 4,75 дюйма | 0,69 дюйма | 8 |
| 4 | 9.00 в | 7,50 дюйма | 0,88 дюйма | 8 |
| 8 | 13,50 дюйма | 11,75 дюйма | 1,25 дюйма | 12 |
| 12 | 19.00 через | 17.00 через | 1,62 дюйма | 16 |
| 16 | 22,50 дюйма | 20,25 дюйма | 1,88 дюйма | 20 |
Типы лица:
Поднятое лицо (RF)
Плоская поверхность (FF)
Кольцевое соединение (RTJ)
Каждый глухой фланец разработан с учетом конкретных конфигураций трубопроводов и эксплуатационных требований. Правильный выбор материала и соблюдение стандартов размеров имеют решающее значение для обеспечения герметичности и долговечности.
Глухой фланец обычно используется в таких отраслях, как нефть и газ, химическая обработка, очистка воды и производство электроэнергии. При выборе глухого фланца всегда проверяйте, соответствует ли он соответствующим стандартам ASME, ASTM или EN. Кроме того, убедитесь в совместимости с материалом трубы и условиями среды (например, в агрессивных средах могут потребоваться фланцы из нержавеющей стали или фланцы с покрытием).
Таким образом, понимание стандартов и параметров глухих фланцев помогает принимать обоснованные решения для ваших инфраструктурных проектов. Будь то временное уплотнение или постоянная изоляция, хорошо изготовленный глухой фланец обеспечивает целостность и безопасность системы.
Если вам очень интересноШаньдун Айго Кузницаили у вас есть какие-либо вопросы, пожалуйста, не стесняйтесьсвязаться с нами!
